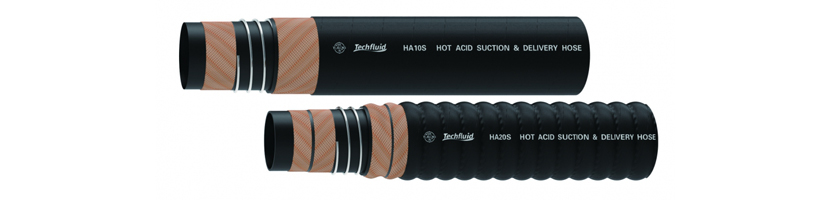

Manguera para succión y descarga de ácidos (resistente a calor) Tipo:HA10S/HA16S/HA20S

Manguera para succión y descarga de ácidos (resistente a calor)
Aplicación:

La manguera para succión y descarga de ácidos (resistente a calor) ha sido diseñada y producida para realizar la función de transporte para soluciones químicas con temperaturas menores a los 80 ºC, asimismo es de gran aislante térmico. Entre un ejemplo damos el caso del ácido sulfúrico con una concentración menor a los 40%, ácido hidroclórico con menos del 30% de concentración, 15% o menos de solución de hidróxido de sodio, y otras soluciones químicas con concentraciones similares (sin incluir el ácido nítrico). La máxima presión negativa alcanza los -0.9 bar.

Rango de temperatura:

-20℃ ~+80℃

Construcción:
  • Tubo: Caucho de composite negro con resistencia térmica superior
  • Reforzamiento: Cordón de fibra de alta fuerza o tela de malla y cable de hélice de acero
  • Cubierta: Caucho de composite negro en tejido de tela, resistente a los aceite y al álcali, al calentamiento, resistencia al envejecimiento.
Parámetros técnicos:
Parámetros técnicos Serie HA10S:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. N.P. (Kpa) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
HA10S-19 3/4〞 19 30 10 150 30 450 -90 3 90 0.8 100
HA10S-25 1〞 25 36 10 150 30 450 -90 3 100 1.0 100
HA10S-32 1-1/4〞 32 43 10 150 30 450 -90 3 130 1.2 100
HA10S-38 1-1/2〞 38 49 10 150 30 450 -90 3 150 1.4 100
HA10S-51 2〞 51 63 10 150 30 450 -90 3 300 1.9 100
HA10S-64 2-1/2〞 64 77 10 150 30 450 -90 3 350 2.5 100
HA10S-76 3〞 76 89 10 150 30 450 -90 3 400 3.0 100
HA10S-89 3-1/2〞 89 103 10 150 30 450 -90 3 500 3.5 100
HA10S-102 4〞 102 116 10 150 30 450 -90 3 550 4.6 100
HA10S-127 5〞 127 142 10 150 30 450 -90 3 650 5.9 100
HA10S-152 6〞 152 168 10 150 30 450 -90 3 800 7.4 100
HA10S-203 8〞 203 228 10 150 30 450 -90 3 1000 11.5 60
HA10S-254 10〞 254 282 10 150 30 450 -90 3 1150 15.0 30
HA10S-305 12〞 305 335 10 150 30 450 -90 3 1250 24.1 30
HA10S-355 14〞 355 388 10 150 30 450 -90 3 1400 29.2 30

Serie HA16S

Número de código Tamaño Diámetro interno Diámetro externo W.P. B.P. N.P. Factor de seguridad Min. BR Peso Máx. longitud
(pulgadas) (mm) (mm) (bar) (psi) (bar) (psi) (Kpa) (mm) (Kg/m) (m)
HA16S-19 3/4〞 19 30 16 240 48 720 -90 3 90 0.8 100
HA16S-25 1〞 25 36 16 240 48 720 -90 3 100 1 100
HA16S-32 1-1/4〞 32 43 16 240 48 720 -90 3 130 1.2 100
HA16S-38 1-1/2〞 38 49 16 240 48 720 -90 3 150 1.4 100
HA16S-51 2〞 51 63 16 240 48 720 -90 3 300 1.9 100
HA16S-64 2-1/2〞 64 77 16 240 48 720 -90 3 350 2.5 100
HA16S-76 3〞 76 90 16 240 48 720 -90 3 400 3 100
HA16S-89 3-1/2〞 89 103 16 240 48 720 -90 3 500 3.7 100
HA16S-102 4〞 102 117 16 240 48 720 -90 3 550 5 100
HA16S-127 5〞 127 145 16 240 48 720 -90 3 650 6.4 100
HA16S-152 6〞 152 172 16 240 48 720 -90 3 800 7.6 100
HA16S-203 8〞 203 230 16 240 48 720 -90 3 1000 13.3 60
HA16S-254 10〞 254 283 16 240 48 720 -90 3 1150 17.1 30

Serie HA20S

Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. N.P. (Kpa) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
HA20S-19 3/4〞 19 30 20 300 60 900 -90 3 90 0.8 100
HA20S-25 1〞 25 36 20 300 60 900 -90 3 100 1.0 100
HA20S-32 1-1/4〞 32 43 20 300 60 900 -90 3 130 1.2 100
HA20S-38 1-1/2〞 38 49 20 300 60 900 -90 3 150 1.4 100
HA20S-51 2〞 51 63 20 300 60 900 -90 3 300 1.9 100
HA20S-64 2-1/2〞 64 77 20 300 60 900 -90 3 350 2.5 100
HA20S-76 3〞 76 90 20 300 60 900 -90 3 400 3.2 100
HA20S-89 3-1/2〞 89 103 20 300 60 900 -90 3 500 3.9 100
HA20S-102 4〞 102 117 20 300 60 900 -90 3 550 5.0 100
HA20S-127 5〞 127 145 20 300 60 900 -90 3 650 6.9 100
HA20S-152 6〞 152 172 20 300 60 900 -90 3 800 9.0 100
HA20S-203 8〞 203 230 20 300 60 900 -90 3 1000 13.9 60
