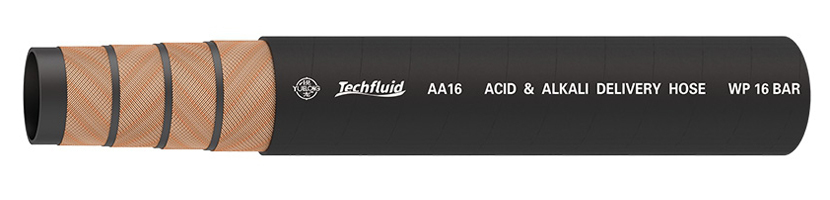

Manguera para descarga de ácidos y bases Tipo：AA10/AA16/AA20

Manguera para descarga de ácidos y bases
Aplicación:

La manguera para descarga de ácidos y bases ha sido diseñada y producida para realizar la función de transporte para soluciones ácidas en temperatura de ambiente, entre un ejemplo damos el caso del ácido sulfúrico con una concentración menor a los 40%, ácido hidroclórico con menos del 30% de concentración, 15% o menos de solución de hidróxido de sodio, y otras soluciones químicas con concentraciones similares (sin incluir el ácido nítrico)

Construcción:
  • Tubo: Caucho de composite negro con gran resistencia térmica, a ácidos y a álcali.
  • Reforzamiento: Cordón de fibra de alta fuerza
  • Cubierta: Caucho de composite negro en tejido de tela, resistente al aceite, a la abrasión, aislante térmico, resistencia al envejecimiento.
Rango de temperatura:

-20℃ ~+70℃

Parámetros técnicos:
Parámetros técnicos Serie AA10
Número de código Tamaño Diámetro interno Diámetro externo W.P. B.P. Factor de seguridad Min. BR Peso Máx. longitud
(pulgadas) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
AA10-19 3/4〞 19 29 10 150 30 450 3 110 0.59 100
AA10-25 1〞 25 35 10 150 30 450 3 150 0.73 100
AA10-32 1-1/4〞 32 42 10 150 30 450 3 200 1.02 100
AA10-38 1-1/2〞 38 49 10 150 30 450 3 250 1.18 100
AA10-51 2〞 51 63 10 150 30 450 3 350 1.58 100
AA10-64 2-1/2〞 64 76 10 150 30 450 3 420 1.94 100
AA10-76 3〞 76 88 10 150 30 450 3 500 2.27 100
AA10-89 3-1/2〞 89 102 10 150 30 450 3 550 2.87 100
AA10-102 4〞 102 116 10 150 30 450 3 650 3.3 100
AA10-127 5〞 127 141 10 150 30 450 3 800 4 100
AA10-152 6〞 152 166 10 150 30 450 3 950 4.7 100
AA10-203 8〞 203 221 10 150 30 450 3 1300 8.6 60
AA10-254 10〞 254 274 10 150 30 450 3 1500 10.6 30
AA10-305 12〞 305 325 10 150 30 450 3 1700 12.7 30

Serie AA16

Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. Factor de seguridad Mín. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
AA16-19 3/4〞 19 29 16 240 48 720 3 110 0.59 100
AA16-25 1〞 25 35 16 240 48 720 3 150 0.73 100
AA16-32 1-1/4〞 32 43 16 240 48 720 3 200 1.02 100
AA16-38 1-1/2〞 38 49 16 240 48 720 3 250 1.18 100
AA16-51 2〞 51 64 16 240 48 720 3 350 1.58 100
AA16-64 2-1/2〞 64 76 16 240 48 720 3 420 1.94 100
AA16-76 3〞 76 89 16 240 48 720 3 500 2.27 100
AA16-89 3-1/2〞 89 103 16 240 48 720 3 550 2.87 100
AA16-102 4〞 102 116 16 240 48 720 3 650 3.94 100
AA16-127 5〞 127 143 16 240 48 720 3 800 4.83 100
AA16-152 6〞 152 170 16 240 48 720 3 950 5.71 100
AA16-203 8〞 203 223 16 240 48 720 3 1300 8.58 60

Serie AA20

Número de código Tamaño Diámetro interno Diámetro externo W.P. B.P. Factor de seguridad Min. BR Peso Máx. longitud
(pulgadas) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
AA20-19 3/4〞 19 29 20 300 60 900 3 110 0.59 100
AA20-25 1〞 25 35 20 300 60 900 3 150 0.73 100
AA20-32 1-1/4〞 32 43 20 300 60 900 3 200 1.02 100
AA20-38 1-1/2〞 38 49 20 300 60 900 3 250 1.18 100
AA20-51 2〞 51 63 20 300 60 900 3 350 1.58 100
AA20-64 2-1/2〞 64 77 20 300 60 900 3 420 1.94 100
AA20-76 3〞 76 89 20 300 60 900 3 500 2.27 100
AA20-89 3-1/2〞 89 103 20 300 60 900 3 550 2.87 100
AA20-102 4〞 102 119 20 300 60 900 3 650 3.9 100
AA20-127 5〞 127 145 20 300 60 900 3 800 4.8 100
AA20-152 6〞 152 170 20 300 60 900 3 950 5.7 100
