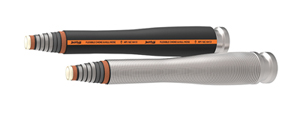

Mangueras flexibles para líquido

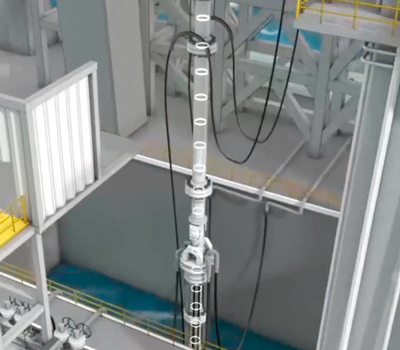

Las mangueras flexibles para líquido son utilizadas de manera primordial para transportar distintos fluidos como los medios de sulfuro bajo, medios ácidos, fluidos que contengan hidrocarburos aromáticos, asimismo también puede utilizarse para transportar, circular, y derivar el gas.
Características:
Estándar de producción: API Spec 17K/ISO 13628 -10
Estándar API: 17K-0008
Estándar API Spec 16C, requerimiento de 704℃×30mins
De manera opcional la cubierta blindada de acero inoxidable, cable de acero inoxidable, cubierta de hélice de polietileno, conforme a los requerimientos específicos
Rango de temperatura: Nivel II, -25 ~ +100 ℃
Concentración de hidrocarburo aromático permitido: Hasta 30%
Concentración de sulfuro de hidrógeno permitido: Que no exceda 3000 ppm en 60°C, que no exceda 1000 ppm en 100°C
Longitud máxima: 70m
Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, mayor a 6.4m ± 1％;
El radio mínimo de doblado es medido conforme la línea central de la manguera.

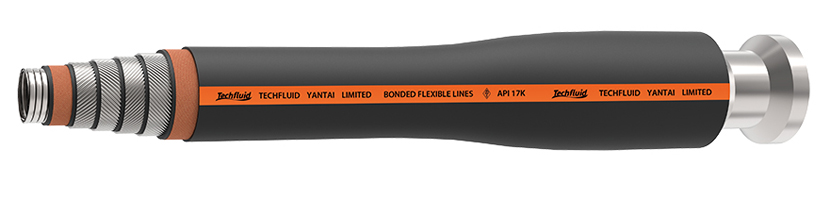

Construcción:
- La capa interna está hecha de armazón de acero inoxidable
- Caucho de composite está principalmente compuesto de caucho de butadieno hidrógeno de nitrilo como capa de sellado del tubo, resistente al sulfuro de hidrógeno, a los aceites, a los corrosivos, aislante térmico.
- La capa amortiguadora interna y la capa protectora está hecho de tela de tejido de alta fuerza.
- La capa del armazón está hecha de cable de acero de alta fuerza.
- La capa protectora ante el fuego está hecha de tela de fibra de vidrio.
- La capa protectora exterior está hecho de caucho de composite de cloropreno, el cual es resistente al fuego, a los aceites, a la abrasión, al ozono, tiene protección UV y antienvejecimiento.
Parámetros técnicos:
| Número de código | Diámetro interno (mm) | Diámetro externo (mm) | Presión de trabajo (psi) | Prueba de presión (psi) | Protección a la flama | Factor de seguridad | Mín. BR (Almacenaje) (m) | Mín. BR (Operación) (m) | Peso (Kg/m) | Máx. longitud(m) | ||||
| KRG-SZ-51×21 | 2 | 51 | 3.3 | 128 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 0.90 | 1.00 | 28 | 80 |
| KRG-SZ-51×34.5 | 2 | 51 | 3.5 | 136 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 1.00 | 1.10 | 32 | 80 |
| KRG-SZ-76×21 | 3 | 76 | 3.9 | 153 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 1.10 | 1.30 | 32 | 80 |
| KRG-SZ-76×34.5 | 3 | 76 | 4.1 | 163 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 1.20 | 1.40 | 41 | 80 |
| KRG-SZ-102×21 | 4 | 102 | 5.0 | 198 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 1.30 | 1.50 | 66 | 80 |
| KRG-SZ-102×34.5 | 4 | 102 | 5.4 | 212 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 1.40 | 1.60 | 71 | 80 |
| KRG-SZ-127×21 | 5 | 127 | 5.7 | 223 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 1.50 | 1.70 | 80 | 80 |
| KRG-SZ-127×34.5 | 5 | 127 | 6.0 | 237 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 1.60 | 1.80 | 90 | 80 |
| KRG-SZ-152×21 | 6 | 152 | 6.3 | 249 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 1.75 | 2.00 | 95 | 80 |
| KRG-SZ-152×34.5 | 6 | 152 | 6.7 | 265 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 1.85 | 2.10 | 106 | 80 |
| KRG-SZ-203×21 | 8 | 203 | 8.0 | 315 | 207 | 3,000 | 310.5 | 4,500 | SÍ | 2.25 | 2.20 | 2.40 | 118 | 80 |
| KRG-SZ-203×34.5 | 8 | 203 | 8.2 | 322 | 345 | 5,000 | 517.5 | 7,500 | SÍ | 2.25 | 2.30 | 2.50 | 126 | 80 |
