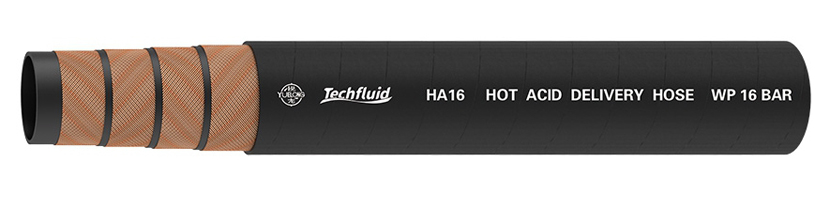

Manguera para descarga de ácidos Tipo:HA10/HA16/HA20

Manguera para descarga de ácidos
Ventajas:
Aplicación:

La manguera para descarga de ácidos ha sido diseñada y producida para realizar la función de transporte para soluciones ácidas que tengan temperaturas menores a los 80 ºC, entre un ejemplo damos el caso del ácido sulfúrico que tiene una concentración menor a los 40%, 30% o menos de ácido hidroclórico concentrado, 15% o menos de solución de hidróxido de sodio, y otras soluciones químicas con concentraciones similares (sin incluir el ácido nítrico).

Rango de temperatura:

-20℃~+80℃

Construcción:
  • Tubo: Caucho de composite negro
  • Reforzamiento: Cordón de fibra de alta fuerza
  • Cubierta: Caucho de composite negro en tejido de tela.
Parámetros técnicos:
Parámetros técnicos Serie HA10:
Número de código Tamaño Diámetro interno Diámetro externo W.P. B.P. Factor de seguridad Min. BR Peso Máx. longitud
(pulgadas) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
HA10-19 3/4〞 19 29 10 150 30 450 3 110 0.56 100
HA10-25 1〞 25 35 10 150 30 450 3 150 0.69 100
HA10-32 1-1/4〞 32 42 10 150 30 450 3 200 0.97 100
HA10-38 1-1/2〞 38 49 10 150 30 450 3 250 1.12 100
HA10-51 2〞 51 63 10 150 30 450 3 350 1.5 100
HA10-64 2-1/2〞 64 76 10 150 30 450 3 420 1.83 100
HA10-76 3〞 76 88 10 150 30 450 3 500 2.14 100
HA10-89 3-1/2〞 89 102 10 150 30 450 3 550 2.71 100
HA10-102 4〞 102 116 10 150 30 450 3 650 3.07 100
HA10-127 5〞 127 141 10 150 30 450 3 800 3.77 100
HA10-152 6〞 152 166 10 150 30 450 3 950 4.48 100
HA10-203 8〞 203 221 10 150 30 450 3 1300 8.16 60
HA10-254 10〞 254 274 10 150 30 450 3 1500 10.11 30
HA10-305 12〞 305 325 10 150 30 450 3 1700 12.06 30

Serie HA20

Número de código Tamaño Diámetro interno Diámetro externo W.P. B.P. Factor de seguridad Min. BR Peso Máx. longitud
(pulgadas) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
HA20-19 3/4〞 19 29 20 300 60 900 3 110 0.56 100
HA20-25 1〞 25 35 20 300 60 900 3 150 0.69 100
HA20-32 1-1/4〞 32 43 20 300 60 900 3 200 0.97 100
HA20-38 1-1/2〞 38 49 20 300 60 900 3 250 1.12 100
HA20-51 2〞 51 63 20 300 60 900 3 350 1.5 100
HA20-64 2-1/2〞 64 77 20 300 60 900 3 420 1.83 100
HA20-76 3〞 76 89 20 300 60 900 3 500 2.14 100
HA20-89 3-1/2〞 89 103 20 300 60 900 3 550 2.71 100
HA20-102 4〞 102 119 20 300 60 900 3 650 3.76 100
HA20-127 5〞 127 145 20 300 60 900 3 800 4.61 100
HA20-152 6〞 152 170 20 300 60 900 3 950 5.45 100
