Manguera de cementos Tipo: SNG-SZ / NSG-SZ

Mangueras de cementos

La manguera de cementos ha sido diseñada y desarrollada para ser utilizado de manera principal para transportar lechada de cemento. Un seguimiento de calentamiento eléctrico puede ser agregado de acuerdo al requerimiento y pedido del cliente, también de manera opcional puede integrarse el cobertor blindado de acero inoxidable, cables de acero inoxidable, cobertores de hélice de polietileno, y más.

Características:

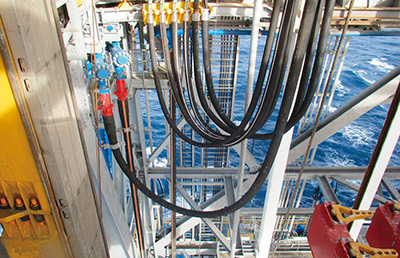

Aplicación: Utilizado para sistema de cemento de perforado de océano y para exploración de tierra como una conexión flexible con la bomba de cemento, para de esta forma poder transportar la lechada de cemento de alta presión.

Rango de temperatura: NivelⅡ, -25 ~ +100℃

Estándar de producción: API Spec 7K / ISO 6807 / GB/T 24145

Estándar API: 7K-0106

Mangueras de cementos

Nivel de protección de fuego: La estructura normal de la manguera cumple con los estándares de SR6A y además permite poder mantener en contacto con fuego a temperatura de 704 ºC por 5 minutos. Un cobertor externo para una capa de aislante de fuego (tela de fibra de vidrio) cumple con los estándares avanzados de protección de fuego SR6B, y puede estar en contacto con fuego a temperatura de 704 ºC por 30 minutos.

Nivel de flexibilidad: FSL0

Longitud máxima: 70m

Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, arriba de 6.4m ± 1％

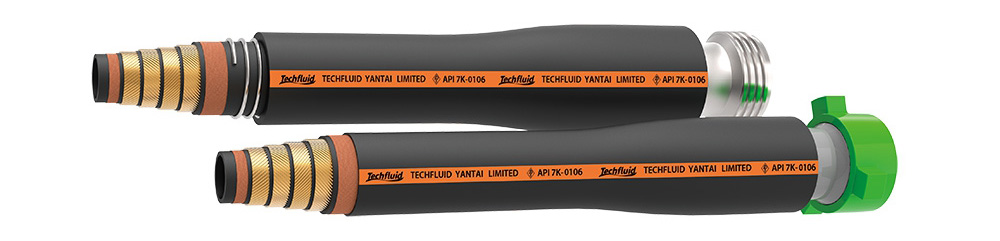

Construcción:
  • Tubo: Caucho de nitrilo con resistencia a aceites, ácidos, álcali, aislamiento térmico, antienvejecimiento, entre otros.
  • Reforzamiento: Cordón de tejido de alta fuerza y cable de hélice de acero
  • Cubierta: Caucho de cloropreno, resistente al fuego, a la abrasión, al aceite, al ozono, con protección UV, antienvejecimiento
Parámetros técnicos:
Parámetros técnicos Serie NJG-SZ:
Número de código Nivel API Diámetro interno (mm) Diámetro externo (mm) Presión de trabajo Prueba de presión Protección a la flama Factor de seguridad FSL Mín. BR (almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5000 690 7500 No 2.5 FSL2 0.8 0.9 11.24 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5000 690 7500 No 2.5 FSL2 0.8 0.9 13 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5000 690 7500 No 2.5 FSL2 1.1 1.2 18 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5000 690 7500 No 2.5 FSL2 1.2 1.3 21 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5000 690 7500 No 2.5 FSL2 1.2 1.4 35 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5000 690 7500 No 2.5 FSL2 1.4 1.5 51 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5000 690 7500 No 2.5 FSL2 1.6 1.8 57 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7500 1034 11250 No 2.5 FSL2 1.1 1.2 28 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7500 1034 11250 No 2.5 FSL2 1.2 1.3 31 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7500 1034 11250 No 2.5 FSL2 1.3 1.4 38 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7500 1034 11250 No 2.5 FSL2 1.4 1.5 44 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7500 1034 11250 No 2.5 FSL2 1.5 1.6 64 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7500 1034 11250 No 2.5 FSL2 1.6 1.8 92 70
SNG-SZ Series
Número de código Nivel API Diámetro interno (mm) Diámetro externo (mm) Presión de trabajo Prueba de presión Protección a la flama Factor de seguridad FSL Mín. BR (Almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
SNG-SZ-51×69 F 2 51 4.06 103 690 10000 1034 15000 No 2.25 FSLO 1.1 1.2 19 70
SNG-SZ-64×69 F 2.5 64 4.94 125.5 690 10000 1034 15000 No 2.25 FSLO 1.2 1.3 29 70
SNG-SZ-76×69 F 3 76 5.98 152 690 10000 1034 15000 No 2.25 FSLO 1.3 1.4 45 70
SNG-SZ-102×69 F 4 102 6.42 163 690 10000 10.34 15000 No 2.25 FSLO 1.4 1.5 41 70
SNG-SZ-51×103.4 G 2 51 4.57 116 1034 15000 1552 22500 No 2.25 FSLO 1.3 1.4 27 70
SNG-SZ-64×103.4 G 2.5 64 5.91 150 1034 15000 1552 22500 No 2.25 FSLO 1.4 1.5 48 70
SNG-SZ-76×103.4 G 3 76 6.61 168 1034 15000 1552 22500 No 2.25 FSLO 1.5 1.6 59 70
