Cintas transportadoras con borde ondulado

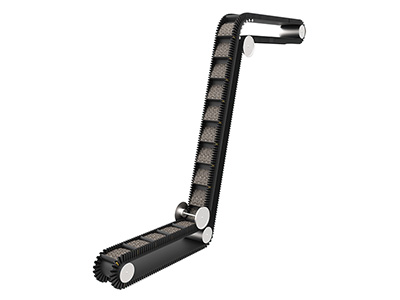

La cinta transportadora con borde ondulado está hecha de algodón dacron mezclado con canvas, canvas de nylon, canvas de poliéster, entre otros tipos de canvas. Las paredes laterales son colocadas en la transportadora, además para una mejor adhesión se ha realizado el método de vulcanizado.

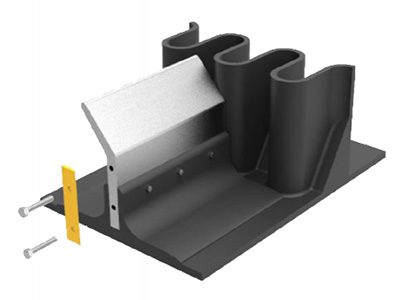

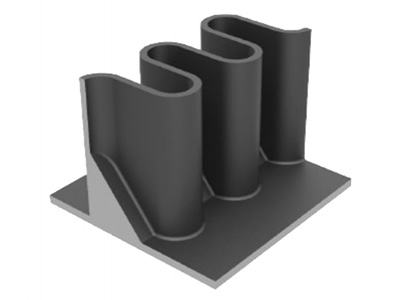

Diseño de la pared lateral:

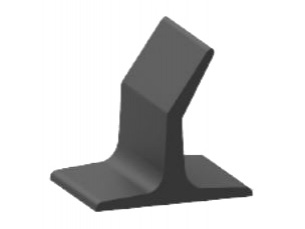

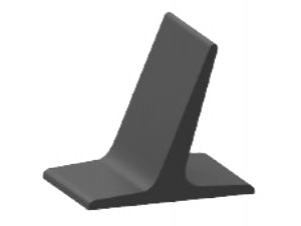

Diseño de la tablilla:

Forma en T

Forma en TS

Forma en C

Forma en TC

Forma en TCS

Parámetros técnicos:

No. código	S60	S80	S100	S120	S160	S200	S240	S300
Altura de la pared lateral mm	60	80	100	120	160	200	240	300
Ancho del asiento de la pared lateral mm	50	50	50	50	75	75	75	90
Rango de la pared lateral mm	44	44	44	44	68	68	68	84
Medida de la onda de la pared lateral mm	42	42	42	42	65	65	65	70
m2/M	0.67	0.83	1.4	1.86	2.95	3.83	5.2	7.73
Altura de la tablilla mm	55	75	90	110	145	180	220	280
Ancho del asiento de la tablilla mm	100	100	100	100	110	110	110	200
m2/M	0.6	1.35	1.5	1.85	2.35	3.56	5.25	7.4
Diámetro del rodillo mm	400	500	630	630	800	1000	1000	1250
Diámetro de la prensa de rodillo de la pared lateral mm	400	500	630	630	800	1000	1000	1250
Restante mm	0-300

Parámetros técnicos de transporte combinado

Ancho de la cinta B	Altura de la pared lateral H	Altura de la tablilla H1	Ancho del asiento de la pared lateral Bf	Longitud de la tablilla Br	Restante R
400	60	55	50	180	60
	80	75	50
	100	90	50
500	80	75	50	250	75
	100	90	50
	120	110	50
650	100	90	50	350	100
	120	110	50	350
	160	140	75	300
800	120	110	50	460	120
	160	140	75	410
	200	180	75	410
1000	160	140	75	550	150
	200	180	75
	240	220	75
1200	160	140	75	690	180
	200	180	75
	240	220	75
	300	280	105	630
