Manguera para succión y descarga de aceites Tipo: XY10/XY20

Manguera para succión y descarga de aceites

La manguera para succión y descarga de aceites está pensado y diseñado para realizar la función de succión y descarga de aceites y también para poder realizar transporte de la gasolina, diesel, o cualquier combustible que contenga hidrocarburos aromáticos hasta un 50%, agua de mar, agua fresca, lodos, aire, entre otros.

Construcción:
  • Tubo: Caucho de nitrilo negro con resistencia a los aceites, resistencia a la sal (agua de mar), resistencia térmica, resistencia al ácido y a los álcali, entre otros;
  • Reforzamiento: Fibra de composite de alta fuerza con cable de hélice de acero y cable conductivo de cobre;
  • Cubierta: Caucho de cloropreno negro y composite de caucho de butadieno, con gran resistencia ante la abrasión, resistencia al ozono, resistencia térmica y a los aceites, propiedades de anti envejecimiento, entre otros.
Rango de temperatura:

-30℃ ~ + 100℃

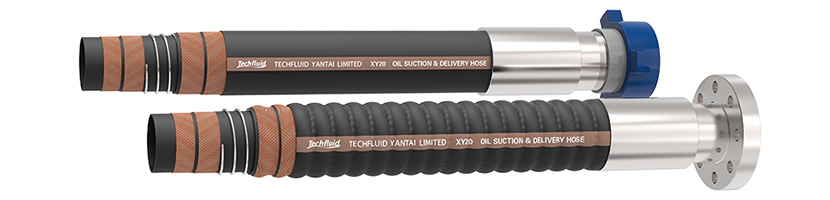

Manguera para succión y descarga de aceites Manguera para succión y descarga de aceites
Parámetros técnicos Serie XY10:
Diámetro interno (pulgadas) (mm) Diámetro externo (pulgadas) (mm) W.P. (bar) (psi) B.P. (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (mm) N.P. (Kpa)
3/4 19 1.22 31 10 150 40 600 4 85 0.7 100 -90
1 25 1.46 37 10 150 40 600 4 100 1.1 100 -90
1-1/4 32 1.77 47 10 150 40 600 4 130 1.3 100 -90
1-1/2 38 2.00 53 10 150 40 600 4 150 1.5 100 -90
2 51 2.60 66 10 150 40 600 4 300 2.1 100 -90
2-1/2 64 3.11 79 10 150 40 600 4 350 2.2 100 -90
3 76 3.62 92 10 150 40 600 4 400 3.1 100 -90
4 102 4.84 123 10 150 40 600 4 550 5.2 100 -90
5 127 5.90 150 10 150 40 600 4 650 7.3 100 -90
6 152 6.90 175 10 150 40 600 4 800 8.9 100 -90
8 203 9.25 238 10 150 40 600 4 1,100 18 100 -90
Parámetros técnicos Serie XY20:
Diámetro interno (pulgadas) (mm) Diámetro externo (pulgadas) (mm) W. P. (bar) (psi) B.P. (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m) N.P. (Kpa)
3/4 19 1.22 31 20 300 80 1,200 4 85 0.7 60 -90
1 25 1.46 37 20 300 80 1,200 4 100 1.1 100 -90
1-1/4 32 1.77 47 20 300 80 1,200 4 130 1.3 100 -90
1-1/2 38 2.00 53 20 300 80 1,200 4 150 1.5 100 -90
2 51 2.76 70 20 300 80 1,200 4 300 2.5 100 -90
2-1/2 64 3.27 83 20 300 80 1,200 4 350 3.1 60 -90
3 76 3.82 97 20 300 80 1,200 4 400 4.0 100 -90
4 102 5.08 129 20 300 80 1,200 4 550 6.5 100 -90
5 127 6.06 154 20 300 80 1,200 4 650 8.3 100 -90
6 152 7.09 180 20 300 80 1,200 4 800 10.6 100 -90
