Manguera para aceites Tipo:IO10/IO16/IO20

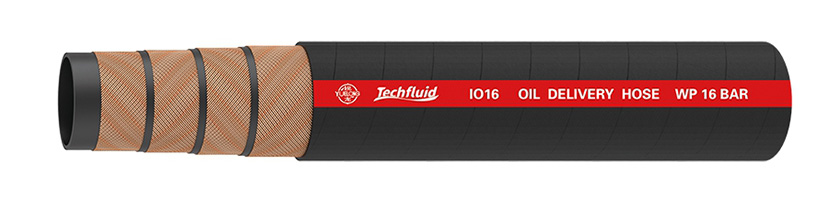

Manguera para aceites

La manguera para aceites se diseñó para realizar el transporte de diesel, gasolina, entre otros combustibles que poseen hasta 50% de hidrocarburos aromáticos, ya que está hecho de múltiples capas de malla de cable de cobre, brindando gran propiedad anti estática. También se puede utilizar para la función de transporte de agua fresca, agua de mar, lodo, aire, aceite mineral, entre otros.

Aplicación:

Transporte de gasolina, diesel, combustibles que contengan hasta 50% de hidrocarburos aromáticos, aire, agua de mar, agua fresca, lodos, y aceite mineral, entre otros.

Construcción:
  • Tubo: Caucho de composite negro, resistente térmico y ante los aceites;
  • Reforzamiento: Múltiples capas de cordón de neumático de poliéster y malla de cable de cobre conductiva;
  • Cubierta: Caucho de composite negro con tejido textil; resistente ante la abrasión, térmico y aceite, anti envejecimiento, entre otros.
Temperatura de trabajo:

-20℃ ~+80℃

Parámetros técnicos de la serie IO10:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W. P. (bar) (psi) B.P.  (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
IO 10-19 3/4" 19 29 10 150 30 450 3 110 0.52 100
IO 10-25 1" 25 35 10 150 30 450 3 150 0.65 100
IO 10-32 1-1/4" 32 43 10 150 30 450 3 200 0.90 100
IO 10-38 1-1/2" 38 49 10 150 30 450 3 250 1.04 100
IO 10-51 2" 51 63 10 150 30 450 3 350 1.49 100
IO 10-64 2-1/2" 64 76 10 150 30 450 3 420 1.83 100
IO 10-76 3" 76 88 10 150 30 450 3 500 2.22 100
IO 10-89 3-1/2" 89 103 10 150 30 450 3 550 2.81 100
IO 10-102 4" 102 115 10 150 30 450 3 650 3.19 100
IO 10-127 5" 127 140 10 150 30 450 3 800 3.92 100
IO 10-152 6" 152 166 10 150 30 450 3 950 4.66 100
IO 10-203 8" 203 222 10 150 30 450 3 1300 8.44 60
IO 10-254 10" 254 274 10 150 30 450 3 1500 10.46 40
IO 10-305 12" 305 325 10 150 30 450 3 1700 12.47 40
Parámetros técnicos Serie IO 16:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
IO16-19 3/4〞 19 28 16 240 48 720 3 110 0.52 100
IO16-25 1〞 25 34 16 240 48 720 3 150 0.65 100
IO16-32 1-1/4〞 32 42 16 240 48 720 3 200 0.90 100
IO16-38 1-1/2〞 38 48 16 240 48 720 3 250 1.04 100
IO16-51 2〞 51 63 16 240 48 720 3 350 1.49 100
IO16-64 2-1/2〞 64 76 16 240 48 720 3 420 1.83 100
IO16-76 3〞 76 89 16 240 48 720 3 500 88 100
IO16-89 3-1/2〞 89 103 16 240 48 720 3 550 103 100
IO16-102 4〞 102 116 16 240 48 720 3 650 116 100
IO16-127 5〞 127 143 16 240 48 720 3 800 144 100
IO16-152 6〞 152 170 16 240 48 720 3 950 170 100
IO16-203 8〞 203 223 16 240 48 720 3 1300 223 60
Parámetros técnicos Serie IO 20:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P.  (bar) (psi) B. P.  (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
IO 20-19 3/4" 19 29 20 300 60 900 3 110 0.52 100
IO 20-25 1" 25 35 20 300 60 900 3 150 0.65 100
IO 20-32 1-1/4" 32 43 20 300 60 900 3 200 0.90 100
IO 20-38 1-1/2" 38 49 20 300 60 900 3 250 1.04 100
IO 20-51 2" 51 63 20 300 60 900 3 350 1.49 100
IO 20-64 2-1/2" 64 76 20 300 60 900 3 420 1.83 100
IO 20-76 3" 76 89 20 300 60 900 3 500 2.22 100
IO 20-89 3-1/2" 89 103 20 300 60 900 3 550 2.81 100
IO 20-102 4" 102 119 20 300 60 900 3 650 3.88 100
IO 20-127 5" 127 145 20 300 60 900 3 800 4.76 100
IO 20-152 6" 152 170 20 300 60 900 3 950 5.63 100
