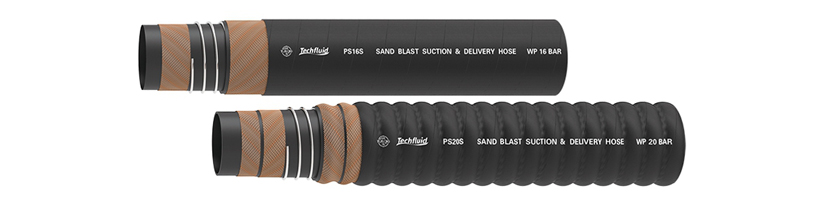

Manguera para succión y descarga de arena Tipo：PS10S / PS16S / PS20S

Manguera para succión y descarga de arena
Manguera para succión y descarga de arena
Aplicación:

La manguera para succión y descarga de arena ha sido diseñada y desarrollada para utilizarla con materiales que son corrosivos, como el caso de la piedra de cuarzo, carbón en pequeños trozos, arena de hierro, entre otros. El nivel de abrasión del tubo interno cumple los estándares ISO4649 en ≤80mm³, además la presión negativa máxima alcanza los -0.9 bar.

Rango de temperatura:

-25℃~+75℃

Construcción:
  • Tubo: Caucho de composite negro con resistencia de abrasión
  • Reforzamiento: Cordón poliéster de alta fuerza y cable de hélice de acero, de manera opcional el cable conductivo de cobre
  • Cubierta: Caucho de composite negro en tela de textura, resistente a la abrasión, al ozono, al envejecimiento
Parámetros técnicos Serie PS10S:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P.  (bar) (psi) B.P.  (bar) (psi) N.P.  (Kpa) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
PS10S-19 29.5 29.5 29.5 10 150 30 450 -90 3 90 0.8 100
PS10S-25 38 38 38 10 150 30 450 -90 3 100 1.0 100
PS10S-32 47 47 47 10 150 30 450 -90 3 130 1.2 100
PS10S-38 53 53 53 10 150 30 450 -90 3 150 1.4 100
PS10S-51 66 66 66 10 150 30 450 -90 3 300 2.0 100
PS10S-64 29.5 29.5 29.5 10 150 30 450 -90 3 350 2.4 100
PS10S-76 38 38 38 10 150 30 450 -90 3 400 2.9 100
PS10S-89 47 47 47 10 150 30 450 -90 3 500 3.3 61
PS10S-102 53 53 53 10 150 30 450 -90 3 550 4.4 61
PS10S-127 66 66 66 10 150 30 450 -90 3 650 5.8 61
PS10S-152 29.5 29.5 29.5 10 150 30 450 -90 3 800 7.3 61
PS10S-203 38 38 38 10 150 30 450 -90 3 1000 11.4 40
PS10S-254 47 47 47 10 150 30 450 -90 3 1150 14.9 40
PS10S-305 53 53 53 10 150 30 450 -90 3 1250 24.5 40
PS10S-355 66 66 66 10 150 30 450 -90 3 1400 29.7 40
Serie PS16S
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. N.P. (Kpa) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
PS16S-19 3/4〞 19 32 16 240 48 720 -90 3 90 0.9 100
PS16S-25 1〞 25 38 16 240 48 720 -90 3 100 1.1 100
PS16S-32 1-1/4〞 32 46 16 240 48 720 -90 3 130 1.4 100
PS16S-38 1-1/2〞 38 53 16 240 48 720 -90 3 150 1.7 100
PS16S-51 2〞 51 66 16 240 48 720 -90 3 300 2.3 100
PS16S-64 2-1/2〞 64 80 16 240 48 720 -90 3 350 2.9 100
PS16S-76 3〞 76 94 16 240 48 720 -90 3 400 3.8 100
PS16S-89 3-1/2〞 89 107 16 240 48 720 -90 3 500 4.3 100
PS16S-102 4〞 102 121 16 240 48 720 -90 3 550 6.1 100
PS16S-127 5〞 127 147 16 240 48 720 -90 3 650 7.7 100
PS16S-152 6〞 152 175 16 240 48 720 -90 3 800 10.3 100
PS16S-203 8〞 203 234 16 240 48 720 -90 3 1000 17 60
PS16S-254 10〞 254 285 16 240 48 720 -90 3 1200 21.7 30
PS16S-305 12〞 305 341 16 240 48 720 -90 3 1300 29.8 30
Serie PS20S
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. N.P. (Kpa) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
PS20S-19 3/4〞 19 32 20 300 60 900 -90 3 90 0.9 100
PS20S-25 1〞 25 38 20 300 60 900 -90 3 100 1.1 100
PS20S-32 1-1/4〞 32 46 20 300 60 900 -90 3 130 1.4 100
PS20S-38 1-1/2〞 38 53 20 300 60 900 -90 3 150 1.7 100
PS20S-51 2〞 51 67 20 300 60 900 -90 3 300 2.3 100
PS20S-64 2-1/2〞 64 80 20 300 60 900 -90 3 350 2.9 100
PS20S-76 3〞 76 94 20 300 60 900 -90 3 400 4.0 100
PS20S-89 3-1/2〞 89 108 20 300 60 900 -90 3 500 4.7 100
PS20S-102 4〞 102 121 20 300 60 900 -90 3 550 6.1 100
PS20S-127 5〞 127 149 20 300 60 900 -90 3 650 8.2 100
PS20S-152 6〞 152 175 20 300 60 900 -90 3 800 11.2 100
PS20S-203 8〞 203 234 20 300 60 900 -90 3 1000 17.6 60
PS20S-254 10〞 254 289 20 300 60 900 -90 3 1200 24.8 30
