Manguera de chorro de arena Tipo:PS10/PS16/PS20

Manguera de chorro de arena
Manguera de chorro de arena

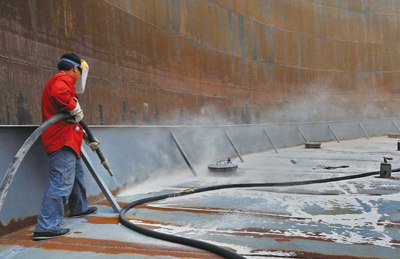

Aplicación:

La manguera de chorro de arena ha sido diseñada y desarrollada para realizar la función de transportar materiales que son altamente abrasivos, como el caso de la piedra de cuarzo, arena de hierro, entre otros. El nivel de abrasión cumple los estándares ISO4649 en ≤80mm³.

Rango de temperatura:

-25℃~+75℃

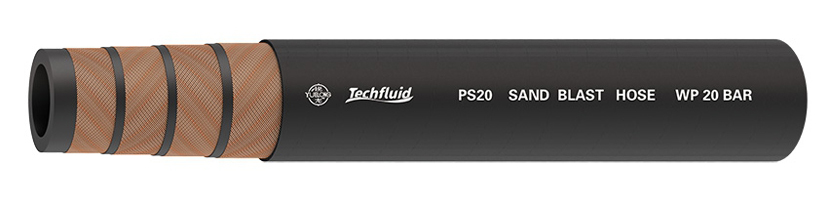

Construcción:
  • Tubo: Caucho de composite negro con conductividad estática y gran resistencia de abrasión
  • Reforzamiento: Cordón poliéster de alta fuerza, y de manera opcional el cable conductivo de cobre
  • Cubierta: Caucho de composite negro en tela de textura, de resistencia abrasiva, antienvejecimiento, entre otros.
Parámetros técnicos Serie PS10:
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. (bar) (psi) B.P.  (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
PS 10-19 3/4" 19 32 10 150 30 450 3 110 0.65 100
PS 10-25 1" 25 38 10 150 30 450 3 150 0.8 100
PS 10-32 1-1/4" 32 46 10 150 30 450 3 200 1.09 100
PS 10-38 1-1/2" 38 52 10 150 30 450 3 250 1.26 100
PS 10-51 2" 51 66 10 150 30 450 3 350 1.74 100
PS 10-64 2-1/2" 64 79 10 150 30 450 3 420 2.12 100
PS 10-76 3" 76 91 10 150 30 450 3 500 2.47 100
PS 10-89 3-1/2" 89 105 10 150 30 450 3 550 3.10 61
PS 10-102 4" 102 118 10 150 30 450 3 650 3.51 61
PS 10-127 5" 127 143 10 150 30 450 3 800 4.30 61
PS 10-152 6" 152 169 10 150 30 450 3 950 5.09 61
PS 10-203 8" 203 224 10 150 30 450 3 1300 8.51 40
PS 10-254 10" 254 276 10 150 30 450 3 1500 10.53 40
PS 10-305 12" 305 327 10 150 30 450 3 1700 12.55 40
Serie PS16
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P.  (bar) (psi) B.P. (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
PS 16-19 3/4" 19 32 16 240 48 720 3 110 0.65 100
PS 16-25 1" 25 38 16 240 48 720 3 150 0.80 100
PS 16-32 1-1/4" 32 46 16 240 48 720 3 200 1.09 100
PS 16-38 1-1/2" 38 52 16 240 48 720 3 250 1.26 100
PS 16-51 2" 51 66 16 240 48 720 3 350 1.74 100
PS 16-64 2-1/2" 64 79 16 240 48 720 3 420 2.12 100
PS 16-76 3" 76 91 16 240 48 720 3 500 2.47 100
PS 16-89 3-1/2" 89 106 16 240 48 720 3 550 3.10 61
PS 16-102 4" 102 119 16 240 48 720 3 650 3.51 61
PS 16-127 5" 127 147 16 240 48 720 3 800 5.15 61
PS 16-152 6" 152 173 16 240 48 720 3 950 6.08 61
PS 16-203 8" 203 225 16 240 48 720 3 1300 8.51 40
Serie PS20
Número de código Tamaño (pulgadas) Diámetro interno (mm) Diámetro externo (mm) W.P. B.P. Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
(bar) (psi) (bar) (psi)
PS20-19 3/4〞 19 31 20 300 60 900 3 110 0.6 100
PS20-25 1〞 25 37 20 300 60 900 3 150 0.8 100
PS20-32 1-1/4〞 32 46 20 300 60 900 3 210 1.1 100
PS20-38 1-1/2〞 38 53 20 300 60 900 3 250 1.3 100
PS20-51 2〞 51 67 20 300 60 900 3 350 1.8 100
PS20-64 2-1/2〞 64 80 20 300 60 900 3 420 2.2 100
PS20-76 3〞 76 92 20 300 60 900 3 500 2.5 100
PS20-89 3-1/2〞 89 106 20 300 60 900 3 550 3.1 100
PS20-102 4〞 102 122 20 300 60 900 3 650 4.2 100
PS20-127 5〞 127 148 20 300 60 900 3 800 5.1 100
PS20-152 6〞 152 173 20 300 60 900 3 950 6.1 100
