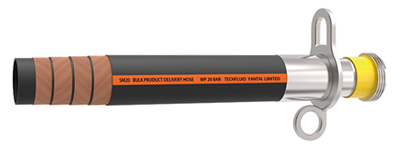

Manguera para descarga de materiales abrasivos (manguera flexible)Tipo: SM10/ SM20

Manguera para descarga de materiales abrasivos (manguera flexible)
Manguera para descarga de materiales abrasivos (manguera flexible)
Aplicación:

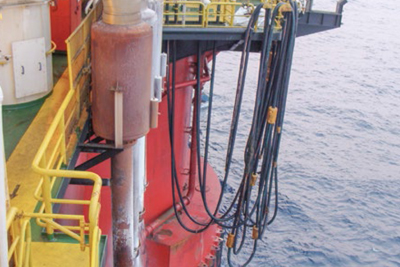

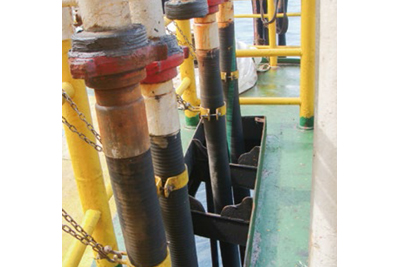

Esta manguera para descarga de materiales abrasivos (manguera flexible) es diseñada y utilizada con frecuencia para realizar el transporte de baritina, cemento en polvo seco, entre otros materiales abrasivos con características corrosivas. El tubo interno presenta una pared suave.

Rango de temperatura:

-30℃~ + 100℃

Serie SM10Serie SM10
Serie SM20Serie SM20
Construcción:
  • Tubo: Caucho de composite negro hecho de caucho de estireno de butadieno, y caucho natural con gran resistencia abrasiva, a los ácidos y al álcali.
  • Reforzamiento: Cordón de fibra sintética de alta fuerza.
  • Cubierta: Caucho de composite negro compuesto de caucho isopreno y caucho de butadieno, el cual es resistente a la abrasión, al ozono, al clima, entre otros.
Parámetros técnicos de la serie SM10:
Diámetro interno (pulgadas) (mm) Diámetro externo (pulgadas) (mm) W.P. (bar) (psi) B.P. (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud(m)
3/4 19 1.38 35 10 150 40 600 4 60 0.8 80
1 25 1.61 41 10 150 40 600 4 75 1.2 80
1-1/4 32 1.89 48 10 150 40 600 4 110 1.4 80
1-1/2 38 2.13 54 10 150 40 600 4 120 1.6 80
2 51 2.72 69 10 150 40 600 4 350 2.2 80
3 76 3.70 94 10 150 40 600 4 500 3.1 80
4 102 4.80 122 10 150 40 600 4 650 4.5 80
5 127 5.83 148 10 150 40 600 4 800 5.8 80
6 152 6.85 174 10 150 40 600 4 950 7.3 80
8 203 9.09 232 10 150 40 600 4 1400 12.1 80
Serie SM20
Diámetro interno (pulgadas) (mm) Diámetro externo (pulgadas) (mm) W.P. (bar) (psi) B.P. (bar) (psi) Factor de seguridad Min. BR (mm) Peso (Kg/m) Máx. longitud (m)
3/4 19 1.38 35 20 300 80 1200 4 60 0.8 100
1 25 1.61 41 20 300 80 1200 4 75 1.2 100
1-1/4 32 1.89 48 20 300 80 1200 4 110 1.4 100
1-1/2 38 2.13 54 20 300 80 1200 4 120 1.6 100
2 51 2.72 69 20 300 80 1200 4 350 2.2 100
3 76 3.74 95 20 300 80 1200 4 500 3.3 100
4 102 4.96 126 20 300 80 1200 4 650 4.8 100
5 127 5.98 152 20 300 80 1200 4 800 6.6 100
6 152 7.01 178 20 300 80 1200 4 950 8.2 100
