Manguera para prueba de pozos JGG-SZ

La manguera para prueba de pozos JGG-SZ es diseñada y desarrollada para prueba de taladrado en vapor, asimismo la estructura de la manguera es ideal para trabajar conforme a los fluidos de presión, características del ácido y álcali, entre otros.

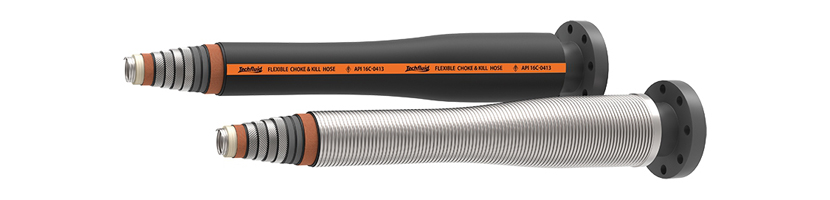

Manguera para prueba de pozos JGG-SZ
Construcción:
  • La capa de revestimiento interno utiliza armazón de acero inoxidable
  • Para la capa de sellado interno utiliza un plástico industrial especial, o un tubo interno de acero inoxidable en el caso de una rápida reducción de presión
  • El tubo de sellado interior es de caucho de composite, el cual está compuesto principalmente por caucho de butadieno hidrógeno de nitrilo con gran resistencia al aceite, al agua de mar, térmico, prevención de permeabilidad de gas, entre otros.
  • La capa amortiguadora interna y la capa protectora está hecho de tela de tejido de alta fuerza
  • La capa del armazón está hecha de cable de acero de alta fuerza
  • La capa protectora ante el fuego está hecha de tela de fibra de vidrio.
  • La cubierta de la capa de caucho de composite está hecho de caucho cloropreno, con prevención al fuego, al aceite, a la abrasión, al ozono, al envejecimiento.
Características:
  • Esta manguera para prueba de pozos cumple con las pruebas de rendimiento estándar API 16C.
  • De manera opcional es el seguimiento de calentamiento eléctrico
  • De manera opcional la cubierta blindada de acero inoxidable, cable de acero inoxidable, cubierta de hélice de polietileno, conforme a los requerimientos específicos
  • Acoples: Cumple los estándares NACE MR0175 / ISO 15156
  • Rango de temperatura: Nivel Ⅱ, -25 ~ +121 ℃
  • FSL: FSL 3
  • Longitud máxima: 70m
  • Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, mayor a 6.4m ± 1％
  • El radio mínimo de doblado es medido conforme a la línea central de la manguera.
Parámetros técnicos Serie JGG-SZ:
Número de código Diámetro interno (mm) Diámetro externo (mm) Protección a la flama Blindado Presión de trabajo (bar) (psi) Prueba de presión (bar) (psi) Factor de seguridad FSL Mín. BR (Almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
JGG-SZ-51×34.5 2 51 5.98 152 Sí No 345 5,000 517 7,500 2.25 FSL3 0.9 1.0 40 70
JGG-SZ-51×34.5+SS 2 51 6.46 164 Sí Sí 345 5,000 517 7,500 2.25 FSL3 0.9 1.0 46.8 70
JGG-SZ-51×69 2 51 6.14 156 Sí No 690 10,000 1,034 15,000 2.25 FSL3 1.2 1.3 44.6 70
JGG-SZ-51×69+SS 2 51 6.61 168 Sí Sí 690 10,000 1,034 15,000 2.25 FSL3 1.2 1.3 49.7 70
JGG-SZ-51×103.4 2 51 7.32 186 Sí No 1,034 15,000 1,552 22,500 2.25 FSL3 1.3 1.4 74 70
JGG-SZ-51×103.4+SS 2 51 7.80 198 Sí Sí 1,034 15,000 1,552 22,500 2.25 FSL3 1.3 1.4 82 70
JGG-SZ-76×34.5 3 76 7.01 178 Sí No 345 5,000 517 7,500 2.25 FSL3 1.1 1.2 50 70
JGG-SZ-76×34.5+SS 3 76 7.44 189 Sí Sí 345 5,000 517 7,500 2.25 FSL3 1.1 1.2 58.5 70
JGG-SZ-76×69 3 76 7.24 184 Sí No 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 54.6 70
JGG-SZ-76×69+SS 3 76 7.68 195 Sí Sí 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 61.2 70
JGG-SZ-76×103.4 3 76 8.46 215 Sí No 1,034 15,000 1,552 22,500 2.25 FSL3 1.6 1.7 93.3 70
JGG-SZ-76×103.4+SS 3 76 8.86 225 Sí Sí 1,034 15,000 1,552 22,500 2.25 FSL3 1.6 1.7 101 70
JGG-SZ-102×34.5 4 102 8.98 228 Sí No 345 5,000 517 7,500 2.25 FSL3 1.5 1.6 93.5 70
JGG-SZ-102×34.5+SS 4 102 9.41 239 Sí Sí 345 5,000 517 7,500 2.25 FSL3 1.5 1.6 103 70
JGG-SZ-102×69 4 102 9.13 232 Sí No 690 10,000 1,034 15,000 2.25 FSL3 1.6 1.7 97 70
JGG-SZ-102×69+SS 4 102 9.57 243 Sí Sí 690 10,000 1,034 15,000 2.25 FSL3 1.6 1.7 105.5 70
