Manguera flexible de Choke and Kill JYG-SZ

Manguera flexible de Choke and Kill JYG-SZ
Manguera flexible de Choke and Kill JYG-SZ

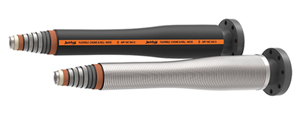

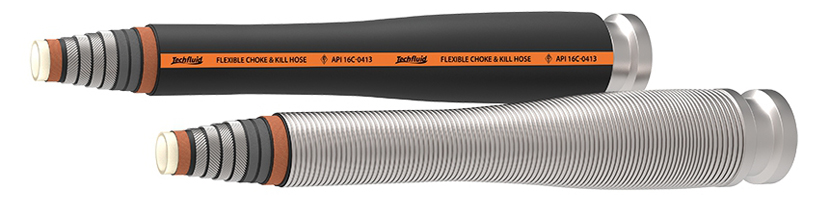

Construcción:
  • La capa de revestimiento interno utiliza armazón de acero inoxidable
  • Para la capa de sellado interno utiliza un plástico industrial especial, o un tubo interno de acero inoxidable en el caso de una rápida reducción de presión
  • El tubo de sellado interior es de caucho de composite, el cual está compuesto principalmente por caucho de butadieno hidrógeno de nitrilo con gran resistencia al aceite, al agua de mar, térmico, prevención de permeabilidad de gas, entre otros.
  • La capa amortiguadora interna y la capa protectora está hecho de tela de tejido de alta fuerza
  • La capa del armazón está hecha de cable de acero de alta fuerza
  • La capa protectora ante el fuego está hecha de tela de fibra de vidrio.
  • La cubierta de la capa de caucho de composite está hecho de caucho cloropreno, con prevención al fuego, al aceite, a la abrasión, al ozono, al envejecimiento, entre otros.
Características:
  • Esta manguera para prueba de pozos cumple con las pruebas de rendimiento estándar API 16C.
  • De manera opcional es el seguimiento de calentamiento eléctrico
  • De manera opcional la cubierta blindada de acero inoxidable, cable de acero inoxidable, cubierta de hélice de polietileno, conforme a los requerimientos específicos
  • Acoples: Cumple los estándares NACE MR0175 / ISO 15156
  • Rango de temperatura: Nivel Ⅱ, -25 ~ +121 ℃
  • FSL: FSL 3
  • Longitud máxima: 70m
  • Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, mayor a 6.4m ± 1％
  • El radio mínimo de doblado es medido conforme a la línea central de la manguera.
Parámetros técnicos Serie JYG-SZ:
Especificación Diámetro interno Diámetro externo Protección a la flama Blindado Presión de trabajo Prueba de presión Coeficiente de seguridad FSL Mín. BR (Almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
(pulgadas) (mm) (pulgadas) (mm) (bar) (psi) (bar) (psi)
JYG-SZ-76×34.5 3 76 6.06 154 Sí No 345 5000 517 7500 2.25 FSL3 1.1 1.2 38.0 70
JYG-SZ-76×34.5+SS 3 76 6.5 165 Sí Sí 345 5000 517 7500 2.25 FSL3 1.2 1.3 42.6 70
JYG-SZ-76×69 3 76 6.3 160 Sí No 690 10000 1034 15000 2.25 FSL3 1.4 1.5 39.6 70
JYG-SZ-76×69+SS 3 76 6.77 172 Sí Sí 690 10000 1034 15000 2.25 FSL3 1.4 1.5 46.5 70
JYG-SZ-76×103.4 3 76 7.6 182 Sí No 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 59.7 70
JYG-SZ-76×103.4+SS 3 76 7.68 195 Sí Sí 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 68.3 70
JYG-SZ-102×34.5 4 102 9.13 232 Sí No 345 5000 517 7500 2.25 FSL3 1.4 1.5 96 70
JYG-SZ-102×34.5+SS 4 102 9.56 243 Sí Sí 345 5000 517 7500 2.25 FSL3 1.4 1.5 107 70
JYG-SZ-102×69 4 102 9.25 235 Sí No 690 10000 1034 15000 2.25 FSL3 1.5 1.6 97.3 70
JYG-SZ-102×69+SS 4 102 9.64 245 Sí Sí 690 10000 1034 15000 2.25 FSL3 1.5 1.6 108.6 70
