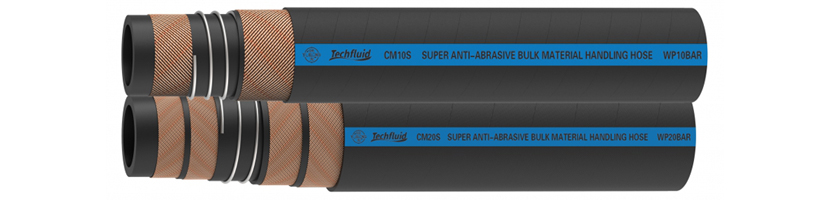

Manguera para succión y descarga de anti-abrasivas Tipo:CM10S/CM20S
Aplicación:
La manguera para succión y descarga de anti-abrasivas tiene como función principal el de succionar y descargar materiales abrasivos severos, ésta manguera posee máxima presión negativa en -0.9 bar, y el nivel de desgastamiento y desgarramiento cumple con los estándares de ISO4649 en ≤35mm³, brindando gran seguridad para su uso.
Rango de temperatura:
-25℃ ~ +75℃
Construcción:
- Tubo: Caucho de composite negro que es más grueso que otros tubos, además presenta una gran resistencia ante la abrasión.
- Reforzamiento: Cordón de fibra de alta fuerza y cable de hélice de acero, de manera opcional es el cable de metal con resistencia estática, conforme a sus requerimientos.
- Cubierta: Caucho de composite negro en tela de textura, resistente a la abrasión y al envejecimiento.
Parámetros técnicos:
Parámetros técnicos Serie CM10S:
| Número de código | Tamaño (pulgadas) | Diámetro interno (mm) | Diámetro externo (mm) | W.P. | B.P. | Factor de seguridad | Min. BR (mm) | Peso(kg/m) | Máx. longitud | N.P.(kPa) | ||
| (bar) | (psi) | (bar) | (psi) | |||||||||
| CM10S-38 | 1-1/2" | 38 | 53 | 10 | 150 | 30 | 450 | 3 | 230 | 1.7 | 100 | -90 |
| CM10S-51 | 2" | 51 | 66 | 10 | 150 | 30 | 450 | 3 | 230 | 2.3 | 100 | -90 |
| CM10S-76 | 3" | 76 | 93 | 10 | 150 | 30 | 450 | 3 | 360 | 3.6 | 100 | -90 |
| CM10S-89 | 3-1/2" | 89 | 106 | 10 | 150 | 30 | 450 | 3 | 450 | 4.2 | 100 | -90 |
| CM10S-102 | 4" | 1002 | 120 | 10 | 150 | 30 | 450 | 3 | 540 | 5.6 | 100 | -90 |
| CM10S-127 | 5" | 127 | 146 | 10 | 150 | 30 | 450 | 3 | 675 | 7.1 | 100 | -90 |
| CM10S-152 | 6" | 152 | 172 | 10 | 150 | 30 | 450 | 3 | 900 | 9.7 | 100 | -90 |
Serie CM20S
| Número de código | Tamaño (pulgadas) | Diámetro interno (mm) | Diámetro externo (mm) | W.P. | B.P. | Factor de seguridad | Min. BR (mm) | Peso (Kg/m) | Máx. longitud | N.P.(kPa) | ||
| (bar) | (psi) | (bar) | (psi) | |||||||||
| CM20S-38 | 1-1/2" | 38 | 53 | 10 | 150 | 30 | 450 | 3 | 230 | 1.7 | 100 | -90 |
| CM20S-51 | 2" | 51 | 67 | 10 | 150 | 30 | 450 | 3 | 230 | 2.3 | 100 | -90 |
| CM20S-76 | 3" | 76 | 94 | 20 | 300 | 60 | 900 | 3 | 360 | 4.0 | 100 | -90 |
| CM20S-89 | 3-1/2" | 89 | 107 | 20 | 300 | 60 | 900 | 3 | 450 | 4.7 | 100 | -90 |
| CM20S-102 | 4" | 102 | 121 | 20 | 300 | 60 | 900 | 3 | 540 | 6.1 | 100 | -90 |
| CM20S-127 | 5" | 127 | 149 | 20 | 300 | 60 | 900 | 3 | 675 | 8.1 | 100 | -90 |
| CM20S-152 | 6" | 152 | 175 | 20 | 300 | 60 | 900 | 3 | 900 | 11.1 | 100 | -90 |
